ICARELIFE — Guide de référence complet
Tube en cuivre pour gaz médicaux :
Normes, tailles, nettoyage,
Installation et approvisionnement
L'ouvrage de référence complet pour les entrepreneurs, les ingénieurs en génie mécanique, électrique et plomberie et les équipes d'approvisionnement — couvrant tout, des normes relatives aux matériaux aux exigences de mise en service des projets d'infrastructure hospitalière.
Réponse rapide
- Les tubes en cuivre pour gaz médicaux sont des composants de sécurité réglementés, et non des produits de consommation courante. Ils doivent être nettoyés à l'oxygène, obturés, certifiés et leur traçabilité depuis l'usine de fabrication doit être assurée.
- Les deux principales normes de produits sont la norme EN 13348 (Europe et projets internationaux) et la norme ASTM B819 (spécifications standard américaines).
- La norme HTM 02-01 régit l'ensemble du réseau de canalisations de gaz médicaux du Royaume-Uni ; elle fait référence à la norme EN 13348 pour les tubes et ajoute des exigences en matière d'installation, de test et de mise en service.
- Les diamètres extérieurs courants varient de 6 mm à 54 mm pour la plupart des réseaux de distribution hospitaliers ; le choix dépend du type de gaz, du débit requis et de la conception du système.
- L'épaisseur de la paroi détermine la pression nominale et doit être choisie en fonction de la pression de service du système et des exigences des codes locaux.
- Le nettoyage à l'oxygène, les extrémités scellées, le marquage de traçabilité et la documentation certifiée sont des exigences non négociables pour tous les tubes conformes.
Qu'est-ce qu'un tube en cuivre pour gaz médicaux ?
Les tubes en cuivre pour gaz médicaux sont généralement fournis propres, bouchés et protégés pour une utilisation avec les gaz médicaux.
Le tube en cuivre pour gaz médicaux est un tube en cuivre sans soudure, fabriqué, dégraissé et certifié spécifiquement pour une utilisation dans les réseaux de distribution de gaz médicaux hospitaliers (MGPS). Il s'agit d'un composant essentiel à la sécurité de tout projet d'infrastructure hospitalière.
Gaz transportés
Oxygène (O₂), protoxyde d'azote (N₂O), air médical, air chirurgical, vide (AGSS), dioxyde de carbone (CO₂) et azote
Applications clés
blocs opératoires, unités de soins intensifs, unités de soins néonatals, services d'hospitalisation générale, salles d'endoscopie, services d'urgences et services dentaires
Portée de la conformité
Matériau des tubes (EN 13348 / ASTM B819), conception du système (ISO 7396), installation du système (HTM 02-01 pour le Royaume-Uni)
Ce que ce n'est pas
Tube en cuivre non standard pour la plomberie. Tube non destiné à la réfrigération. Non interchangeable avec des alternatives non certifiées.
Dans la plupart des cadres réglementaires, les tubes en cuivre pour gaz médicaux sont classés comme composants de dispositifs médicaux. Leur utilisation est régie par des normes nationales et internationales qui définissent non seulement le matériau, mais aussi le processus de fabrication, la procédure de nettoyage, l'emballage, la documentation et la traçabilité, depuis l'usine jusqu'au système installé.
Dans les projets hospitaliers, le réseau de gaz médicaux est généralement défini par un bureau d'études spécialisé en génie mécanique et en gaz médicaux. Ce cahier des charges précise la norme applicable, la documentation requise et le niveau de vérification par un organisme tiers attendu. Il est essentiel pour les entreprises de bien comprendre ces éléments avant le lancement de l'appel d'offres ; la non-conformité en fin de projet représente l'une des erreurs les plus coûteuses dans les travaux d'ingénierie des fluides hospitaliers.

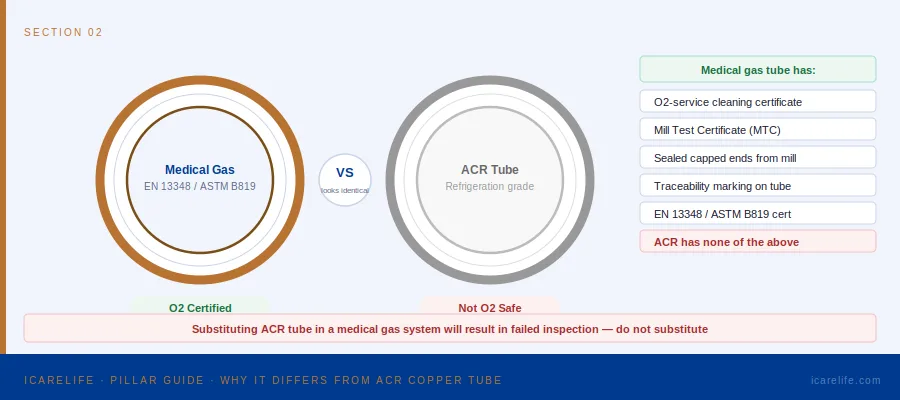

Pourquoi est-ce différent d'un tube en cuivre standard ou ACR ?
Les tubes en cuivre pour gaz médicaux sont manipulés sous des contrôles de propreté, de traçabilité et d'emballage plus stricts que les tubes ACR ordinaires.
Il s'agit de l'erreur la plus fréquente et la plus coûteuse dans le domaine de l'approvisionnement en gaz médicaux. Les tubes en cuivre pour gaz médicaux et les tubes en cuivre pour systèmes de climatisation et de réfrigération peuvent sembler physiquement identiques chez un même fabricant (même alliage de cuivre, mêmes dimensions), mais ce sont des produits fondamentalement différents.
| Propriétés | tube en cuivre pour gaz médicaux | Tube en cuivre ACR | Tube de plomberie standard |
|---|---|---|---|
| Nettoyage par oxygène | Obligatoire — certifié | Pas nécessaire | Pas nécessaire |
| Limite d'hydrocarbures résiduels | Défini (EN 13348 / ASTM B819) | Non spécifié | Non spécifié |
| Embouts / emballage scellé | Obligatoire à partir du moulin | Optionnel | Pas nécessaire |
| Marquage de traçabilité | Obligatoire sur la surface du tube | Pas toujours obligatoire | Pas nécessaire |
| Certificat d'essai de l'usine | Requis | Optionnel | Pas nécessaire |
| Convient au service O₂ | Oui | Non | Non |
Aperçu des normes
Les projets relatifs aux gaz médicaux font généralement référence aux normes EN 13348, ASTM B819, ISO 7396 et parfois HTM 02-01, selon la spécification applicable. Quatre normes majeures régissent les tubes en cuivre pour gaz médicaux, tant au niveau du produit que du système. Il est essentiel de bien comprendre la portée de chacune d'elles pour garantir la conformité des achats et des projets.
| Standard | Publisher | Domaine | Région | Conforme aux normes du métro ? |
|---|---|---|---|---|
| EN 13348 | CEN | Tube : matériau, propreté, dimensions | Europe, internationale | Oui — primaire |
| ASTM B819 | ASTM International | Tube : composition du matériau, fabrication | États-Unis, Philippines, certains pays de l'ASEAN | Oui — primaire |
| HTM 02-01 | NHS Angleterre | Système complet : conception, installation, mise en service | Royaume-Uni | Références EN 13348 |
| ISO-7396 1 | ISO | Conception du système et installation du pipeline | Global (supplément) | Références EN / ASTM |
Comparaison complète des normes : EN 13348, ASTM B819 et HTM 02-01
Une analyse détaillée de chaque norme : portée, exigences, application régionale et erreurs de conformité courantes pour les entrepreneurs.

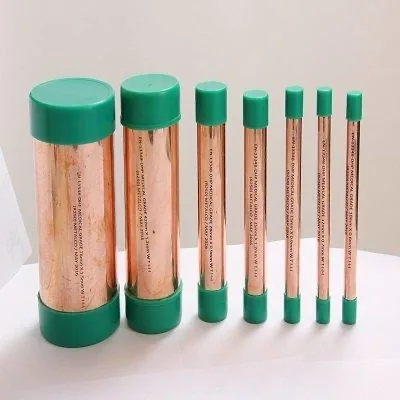

Aperçu des dimensions et de l'épaisseur des parois
Les tubes en cuivre pour gaz médicaux sont spécifiés par leur diamètre extérieur et leur épaisseur. Le choix du tube approprié dépend du type de gaz, du débit, de la pression de service du système et de la norme de conception utilisée.
Dimensionnement métrique EN (EN 13348 / EN 1057)
| OD (mm) | Épaisseur de paroi courante | Application typique |
|---|---|---|
| 6mm | 1.0mm | gouttes de sortie individuelles (O₂, vide) |
| 8mm | 1.0mm | distribution locale au niveau du quartier |
| 10mm | 1.0mm | Répartition par zone, petits tronçons de branche |
| 15mm | 1.0mm | Distribution des succursales de Ward, chutes standard |
| 22mm | 1.0-1.5mm | Distribution secondaire principale, alimentation de zone OU |
| 28mm | 1.5mm | Alimentation secteur au niveau du sol, alimentation de la salle de bloc opératoire |
| 35mm | 1.5mm | Distribution principale au niveau du département |
| 42mm | 1.5mm | Colonnes montantes du bâtiment, raccordements à la centrale thermique |
| 54mm | 2.0mm | Conduite principale principale depuis le collecteur/local technique |
Dimensionnement impérial ASTM (ASTM B819 Type K / L)
| Taille nominale | Mur de type K | Mur de type L | Application typique |
|---|---|---|---|
| 1 / 2 pouces | 0.049 " | 0.040 " | Prises de courant, petite branche |
| 3 / 4 pouces | 0.065 " | 0.045 " | Répartition des services |
| 1 pouce | 0.065 " | 0.050 " | Sous-réseaux, alimentation OU |
| 1-1 / 4 pouces | 0.065 " | 0.055 " | Réseaux principaux au niveau du sol |
| 1-1 / 2 pouces | 0.072 " | 0.060 " | Principales du département |
| 2 pouce | 0.083 " | 0.060 " | colonnes montantes primaires |

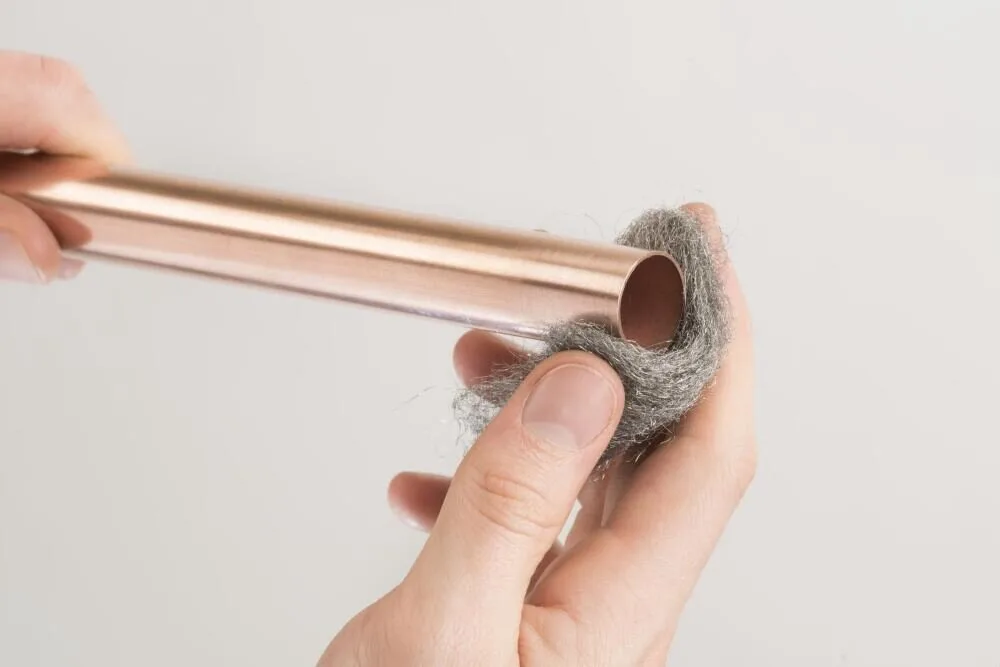

Aperçu du nettoyage et de la sécurité de l'oxygène
Le contrôle de la propreté est essentiel car l'huile, la graisse et les particules peuvent créer un risque d'inflammation dans les systèmes à oxygène.
Tous les tubes en cuivre destinés à l'utilisation de gaz médicaux doivent être nettoyés avant leur installation, notamment pour l'oxygène. Il s'agit d'une des exigences les plus importantes — et les plus souvent mal comprises — en matière de manipulation de gaz médicaux.
L'oxygène réagit violemment avec les hydrocarbures à la pression de service. Même des traces d'huile de coupe, de graisse ou de résidus organiques à l'intérieur d'un tube en cuivre non nettoyé peuvent provoquer une inflammation au contact d'un flux d'oxygène à haute pression. C'est la principale raison pour laquelle les tubes pour gaz médicaux sont fabriqués sous atmosphère d'azote et livrés avec des extrémités scellées et bouchées.
Que signifie le nettoyage par oxygène ?
- L'intérieur du tube est dégraissé pour éliminer les huiles de coupe et les résidus organiques issus du processus d'étirage.
- La teneur en hydrocarbures résiduels est testée et certifiée selon les limites définies dans les normes EN 13348 ou ASTM B819.
- Le tube est purgé à l'azote sec et scellé à ses deux extrémités par des bouchons en plastique adaptés.
- Les bouchons doivent rester en place jusqu'à ce que le tube soit prêt à être brasé ou raccordé sur site.
Exigences sur site
- Toute découpe de tube sur site doit être suivie d'un nettoyage interne et d'une purge à l'azote avant raccordement.
- Toutes les opérations de brasage et d'assemblage doivent être réalisées sous purge d'azote continue afin de prévenir l'oxydation interne.
- Si la propreté du tube est compromise (exposition à l'air, aux débris ou à la graisse), cette section doit être remplacée et non nettoyée sur place.
Aperçu de l'installation
L'installation de tubes de cuivre pour gaz médicaux est une activité spécialisée. Elle ne peut être réalisée par des plombiers ou des techniciens en CVC généralistes sans formation spécifique et, dans de nombreux pays, sans certification.
exigences d'installation clés
- Brasage uniquement — Tous les joints doivent être brasés, et non soudés. Les joints soudés ne sont pas autorisés dans les systèmes de gaz médicaux en raison des limites de température et de pression plus basses.
- Purge à l'azote complète — purge continue à l'azote pendant toutes les opérations de brasage afin d'éviter la formation de calamine interne
- Personnel qualifié — Dans les projets britanniques (HTM 02-01), l'installation doit être effectuée par du personnel qualifié en tant que personne compétente (PC) en matière de tuyauterie de gaz médicaux.
- Assistance et dépannage — L’espacement et la méthode des supports de tubes doivent être conformes aux spécifications du projet et au code applicable (BS EN ou ASME, selon le cas).
- Positionnement des vannes de zone — Les vannes de zone doivent être installées dans des emplacements de service accessibles et correctement étiquetés, conformément aux plans du système.
- Aucune extrémité ouverte laissée exposée — Toutes les extrémités des tubes doivent rester bouchées pendant la phase de construction jusqu'au raccordement final

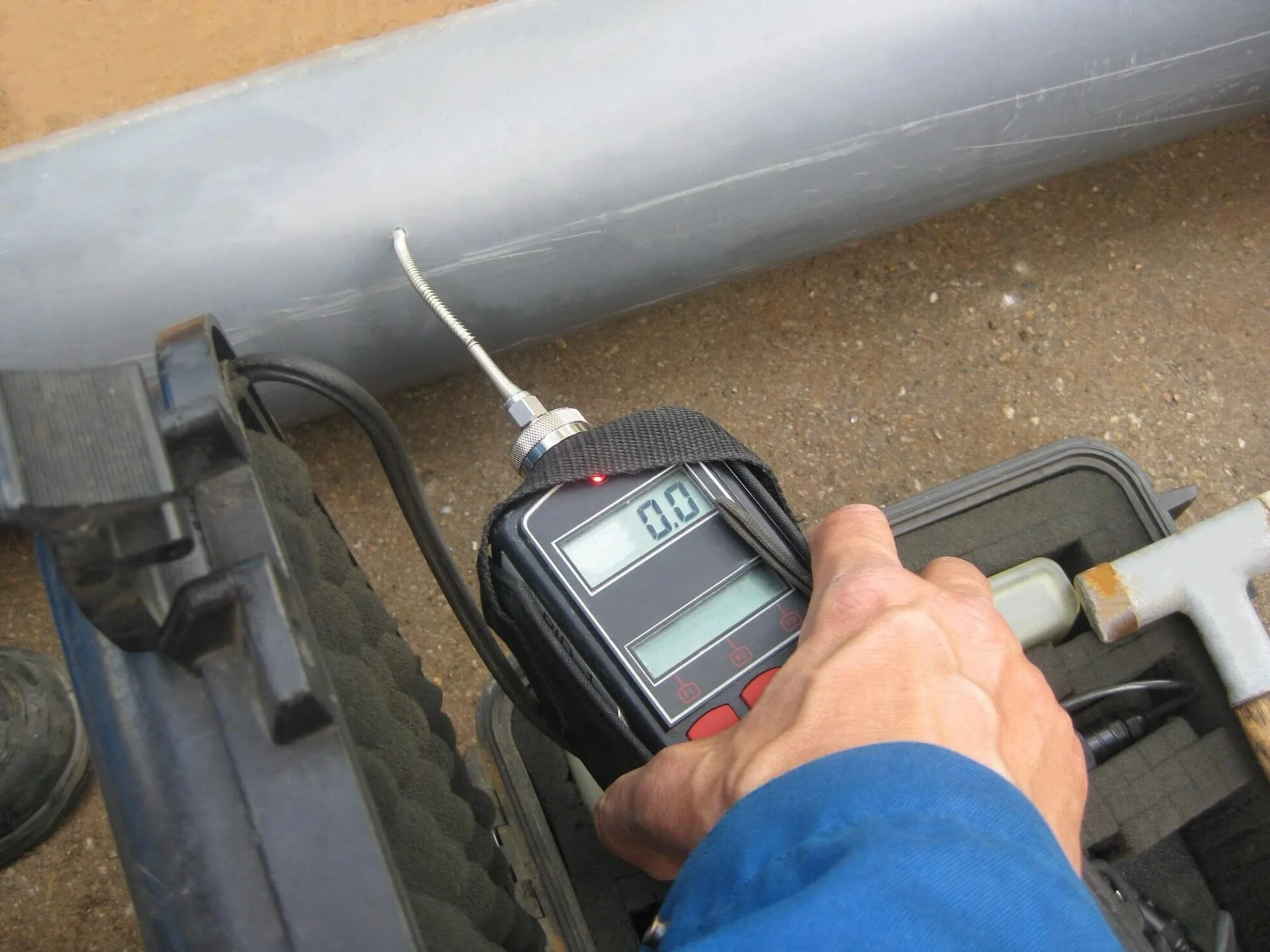

Aperçu des essais et de la mise en service
Les réseaux de gaz médicaux doivent être testés et mis en service avant toute utilisation clinique. Ces tests ne constituent pas une simple formalité : ils représentent une étape obligatoire de vérification de la sécurité. Toute défaillance, quelle qu’en soit l’origine, nécessite des reprises et de nouveaux tests avant que le système puisse être remis en service.
séquence de test standard
- test de résistance à la pression — Le système est mis sous pression à une pression d'essai supérieure à la pression de service et maintenu sous cette pression pendant une période définie afin de vérifier l'intégrité structurelle de tous les joints et raccords.
- Test de fuite — le système est maintenu à la pression de service et chaque joint est inspecté pour détecter les fuites (fluide de détection de fuites ou détection électronique).
- Test de connexion croisée — vérifie que chaque prise ne délivre que le gaz pour lequel elle est indiquée. Il s'agit d'un contrôle de sécurité essentiel : des connexions croisées entre prises de gaz ont causé des décès de patients.
- vérification du débit et de la pression — confirme que la pression de service et le débit à chaque sortie sont conformes aux spécifications de conception
- test de pureté du gaz — Pour les systèmes à oxygène et à protoxyde d'azote, la pureté du gaz à la sortie est testée et vérifiée par rapport aux normes pharmacopéiques.
- Validation et documentation — tous les résultats des tests documentés, signés par une personne autorisée (ou équivalent) et soumis dans le cadre du dossier de mise en service
Échecs courants des tests
- Fuites au niveau des joints brasés — le plus souvent dues à une purge d'azote insuffisante pendant le brasage ou à un matériau d'apport inadapté.
- Erreurs de raccordement croisé — dues à un étiquetage incorrect lors de l'installation, notamment dans les blocs opératoires complexes multigaz
- Chute de pression supérieure à la valeur nominale — due à une tuyauterie sous-dimensionnée ou à des restrictions excessives dans la disposition des raccords
- Échec du test de pureté — dû à un tube contaminé, à l'oxydation du brasage ou à une purge insuffisante du système avant le test
Certification et documentation
Pour tout projet hospitalier, les tubes en cuivre pour gaz médicaux doivent être accompagnés d'un dossier de documentation complet et vérifiable. Ce dossier est exigé lors de l'appel d'offres, vérifié à la réception des marchandises et intégré au manuel d'exploitation et de maintenance du projet.
-
Certificat d'essai de moulin (MTC)
Ce certificat atteste de la composition chimique et des propriétés mécaniques. Il doit mentionner le numéro de lot/de coulée indiqué sur le tube. Il est délivré par l'usine de fabrication, et non par un distributeur.
-
Certificat de Conformité (COC)
Déclare la conformité à la norme EN 13348 ou ASTM B819. Doit faire référence au numéro de révision exact de la norme et s'appliquer au lot spécifique fourni.
-
certification de nettoyage par service d'oxygène
Confirme que le tube a été nettoyé et dégraissé conformément aux exigences de service en présence d'oxygène. Les résultats des analyses d'hydrocarbures résiduels doivent être inclus ou disponibles sur demande.
-

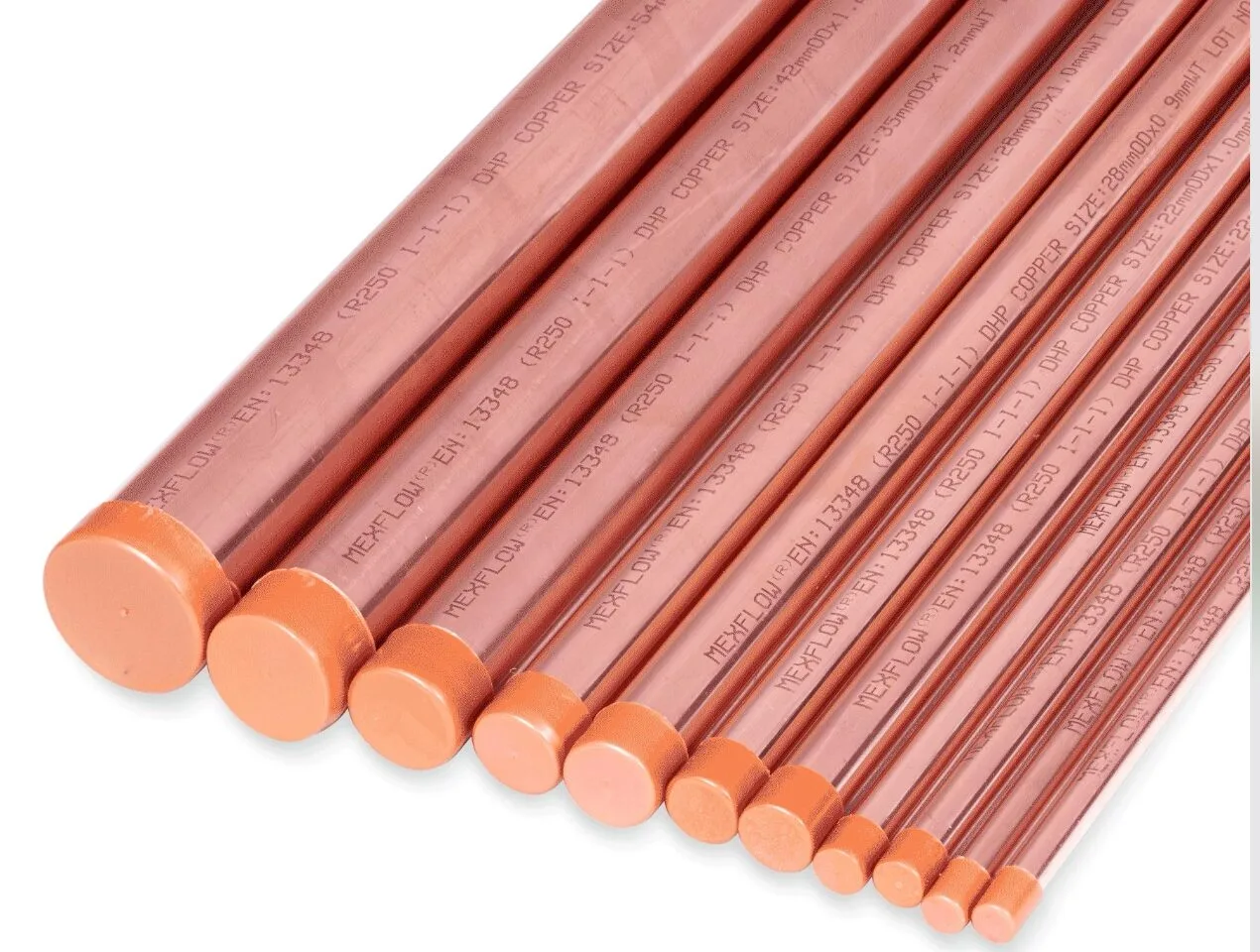

Marquage de traçabilité physique sur le tube
La référence standard, le diamètre extérieur, l'épaisseur de paroi, le fabricant et le numéro de lot/de coulée doivent être marqués physiquement sur la surface du tube. Vérifier ces informations à la réception des marchandises, et non lors de la mise en service.
-
Rapport de test effectué par un tiers (lorsque spécifié)
Certains appels d'offres internationaux pour les hôpitaux — notamment ceux financés par l'Union européenne ou la Banque mondiale — exigent, en plus des éléments mentionnés ci-dessus, des rapports d'analyse provenant d'un laboratoire indépendant accrédité. Veuillez vérifier cette exigence lors de la soumission de l'offre.
Comment choisir le bon tube pour votre projet
Le choix des tubes appropriés dépend de quatre facteurs : la norme en vigueur, le type de gaz, la pression de service et la conception du système. Ces informations constituent un point de départ ; il est toujours conseillé de les confirmer avec le cahier des charges du projet et le consultant.
Utilisez la norme EN 13348 si votre projet comporte :
- Un consultant européen, allemand, néerlandais ou britannique
- Références à l'OMS, à l'ISO ou à la HTM dans les spécifications
- Dimensionnement métrique des tuyauteries sur les schémas de réseau
- Hôpital situé en Europe, au Moyen-Orient ou à l'étranger, bénéficiant d'un financement de l'UE
Utilisez la norme ASTM B819 si votre projet comporte :
- Un ingénieur formé aux États-Unis ou un consultant américain
- Références à la norme NFPA 99 ou ASHRAE dans les spécifications
- Dimensionnement impérial des tuyauteries sur les schémas de systèmes
- Installation aux Philippines, aux États-Unis ou dans l'ASEAN, conforme aux spécifications américaines.
Les erreurs courantes à éviter
D’après l’expérience acquise lors de projets d’infrastructures hospitalières en Asie du Sud-Est, au Moyen-Orient et en Europe, voici les erreurs les plus fréquentes et les plus coûteuses lors de l’approvisionnement et de l’installation des tubes en cuivre pour gaz médicaux.
Principales erreurs d'approvisionnement et d'installation
- Remplacement du tube ACR par un tube à gaz médical — la cause la plus fréquente de rejet d'un système. Visuellement identiques, la certification et la conformité sont toutefois totalement différentes.
- Accepter le tube sans vérifier les embouts à la livraison — La présence de bouchons endommagés ou manquants ne permet pas de garantir la propreté des tubes. L’ensemble du lot doit être réévalué.
- Mélange de composants EN et ASTM sans l'approbation d'un consultant — même lorsque chaque composant est certifié individuellement, le mélange des normes au sein d'un même système crée un écart de conformité qui sera détecté lors de l'inspection.
- Achat auprès d'un distributeur sans documentation traçable en usine — Les certificats de conformité délivrés par un distributeur (et non par l'usine) ne sont pas acceptés dans la plupart des projets hospitaliers internationaux.
- Brasage sans purge continue à l'azote — produit un tartre d'oxydation interne qui peut contaminer l'alimentation en gaz et entraîner un échec du test de pureté du système.
- Aucune vérification des interconnexions lors de l'installation zone par zone — Les erreurs de connexion croisée sont extrêmement difficiles à identifier une fois le système entièrement installé. Vérifiez chaque zone lors de son installation.
- Soumission de la documentation uniquement lors de la mise en service — Les cahiers des charges exigent de plus en plus de documentation lors de la réception des marchandises et des inspections intermédiaires. Tout retard dans la soumission entraîne un retard dans le programme.
Bibliothèque d'articles approfondis
Cette page principale offre une vue d'ensemble du sujet. Chaque article ci-dessous traite un sous-thème en détail, avec des conseils spécifiques aux entrepreneurs, des tableaux, des exemples et des spécifications techniques.
Tubes de cuivre pour gaz médicaux — Série d'articles complète
- 01 Tubes en cuivre pour gaz médicaux : principes de base, propriétés et applications hospitalières Notions de base
- 02 Système de dimensionnement des tubes en cuivre pour gaz médicaux : Guide EN métrique vs ASTM impérial Formats et Dimensions
- 03 Épaisseur de paroi et pressions nominales des tubes en cuivre pour gaz médicaux Epaisseur
- 04 Nettoyage, dégraissage et sécurité à l'oxygène des tubes en cuivre médicaux Nettoyage
- 05 Installation de tubes en cuivre pour gaz médicaux : brasage, purge et meilleures pratiques Installation
- 06 Essais et mise en service des systèmes de canalisations de gaz médicaux Tests
- 07 EN 13348 vs ASTM B819 vs HTM 02-01 : Explication des normes et de la certification Normes
Foire aux questions
Le tube en cuivre pour gaz médicaux est un tube en cuivre sans soudure, fabriqué, dégraissé et certifié spécifiquement pour les réseaux de distribution de gaz médicaux hospitaliers. Il alimente les zones cliniques en oxygène, protoxyde d'azote, air médical, vide et autres gaz. Il se distingue des tubes en cuivre standard ou ACR par son niveau de propreté pour l'oxygène, ses embouts étanches, sa documentation de certification et sa conformité aux normes EN 13348 ou ASTM B819.
Les normes EN 13348 (européenne) et ASTM B819 (américaine) sont toutes deux valides pour les tubes en cuivre destinés aux gaz médicaux, mais elles diffèrent par leur portée, leur système dimensionnel et leur application régionale. La norme EN 13348 utilise le système métrique et est la norme de référence pour les projets européens, internationaux et ceux référencés par l'OMS. La norme ASTM B819 utilise le système impérial et s'applique aux projets conformes aux spécifications américaines et au marché philippin. La norme applicable à chaque projet est déterminée par le cahier des charges du consultant, et non par le lieu d'exécution du projet.
Non. Les tubes en cuivre ACR ne répondent pas aux exigences de propreté pour l'oxygène des normes EN 13348 et ASTM B819 et ne sont pas certifiés pour une utilisation avec des gaz médicaux. Leur utilisation dans un système de gaz médicaux entraînera un échec lors de l'inspection et nécessitera généralement le remplacement complet du système — une des erreurs de conformité les plus coûteuses dans les projets d'installations techniques hospitalières.
Les documents requis sont les suivants : (1) certificat d’essai en usine (MTC) délivré par l’usine de fabrication, (2) certificat de conformité (COC) faisant référence à la norme EN 13348 ou ASTM B819, (3) certificat de nettoyage à l’oxygène, et (4) marquages de traçabilité physique sur la surface du tube, rattachés au lot. Certains projets internationaux exigent en outre des rapports d’essais d’un laboratoire indépendant accrédité. Toute la documentation doit être vérifiée à la réception des marchandises, et non lors de la mise en service.
Pour le dimensionnement métrique EN : les diamètres extérieurs les plus courants sont de 15 mm et 22 mm pour la distribution dans les services et les branchements ; 28 mm et 35 mm pour les conduites secondaires et l’alimentation des blocs opératoires ; 42 mm et 54 mm pour les conduites principales au niveau du bâtiment et les raccordements aux locaux techniques. Pour le dimensionnement impérial ASTM : 1/2 pouce et 3/4 de pouce pour les branchements et les dérivations ; 1 pouce et 1-1/4 pouce pour les conduites secondaires. Le choix du diamètre doit être validé par le concepteur du système en fonction des calculs de débit.
Lors du brasage d'un tube de cuivre, le chauffage s'effectue en l'absence d'atmosphère de gaz inerte. Le cuivre s'oxyde alors, formant une couche d'oxyde noire et friable à la surface interne du tube. Cette couche peut se détacher et migrer vers les vannes, les prises et les équipements médicaux. Dans les systèmes d'oxygène, les particules d'oxyde non adhérentes présentent également un risque d'inflammation. Un balayage continu à l'azote du tube pendant toutes les opérations de brasage permet de prévenir l'oxydation et est obligatoire selon toutes les normes d'installation de gaz médicaux.
